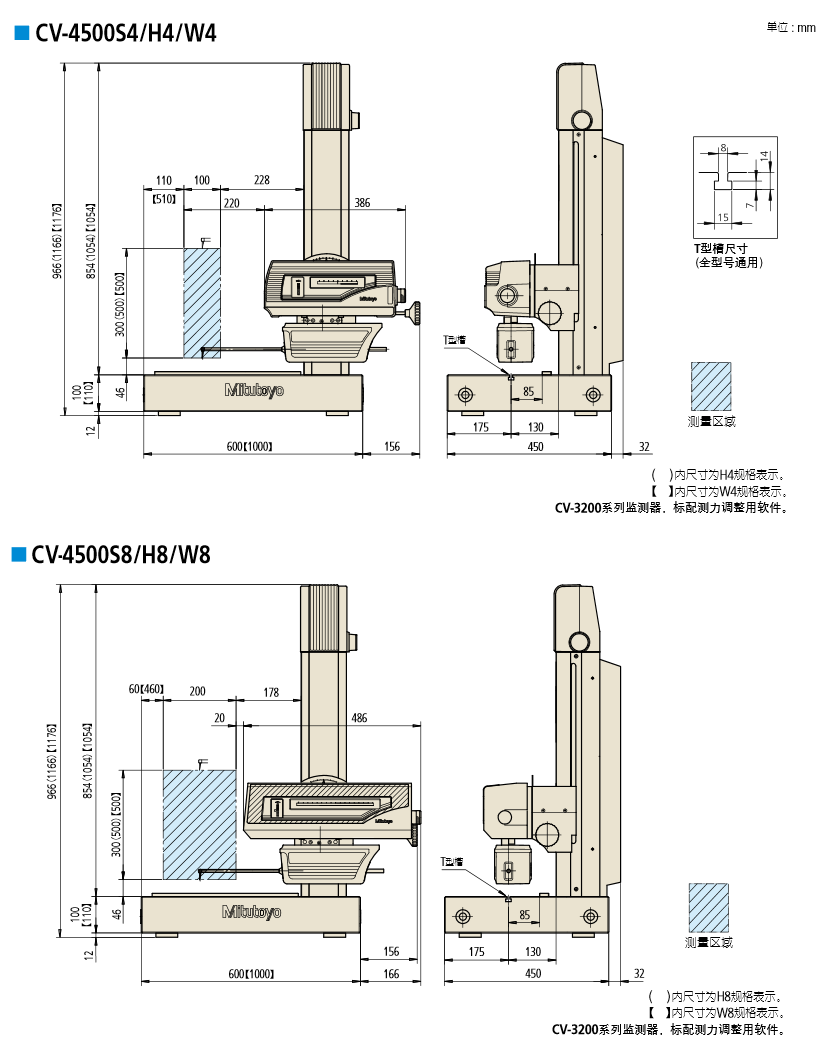

产品名称： CV-4500系列
发布日期： 2016-06-21
点击数： 3045
询价： 点击产品询价
二维码：
简述： 形状和轮廓测量系统CV-4500系列：新增加的上下两面连续测量功能，增强了测力可变功能，提高了测量效率，为您提供丰富的高精度测量。
其它参数

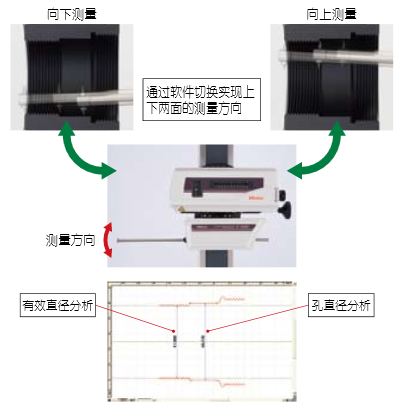

优势一：由于具备上下两面连续测量功能，使得上下两面的测量简单易行
通过与上下圆锥测针的组合，实现了上下两面连续测量的功能。通过使用上下两面连续的测量数据，能够实现简单地分析以往难以测量的内螺纹的有效直径等。
优势二：繁琐的校正也可以上下两面连续一次性完成

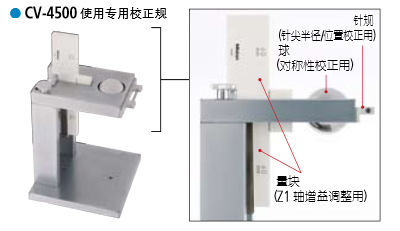

CV-4500系列使用专用校正规(标配附件)，通过改进使得上下两方向附带从动件的上下圆锥测针能简便易行地进行校正。Z1轴增益、对称性、针尖半径等繁琐的校正工作一次便可完成。
优势三：搭载测力可变功能
从数据处理部(FORMTRACEPAK)可以指定测力(5档)。不需要调整配重的位置。此外，倾斜状态下也能按照指定的测力进行跟踪测量。
优势四：高水平的指示精度
CV-4500系列在Z1轴(检测部)上搭载高精度圆弧光栅尺。直接读取测针顶端的圆弧轨道减少由检测机构产生的误差，以达到高精度和高分辨率。X轴(驱动部)也搭载线性光栅尺，全行程实现高精度的测量。

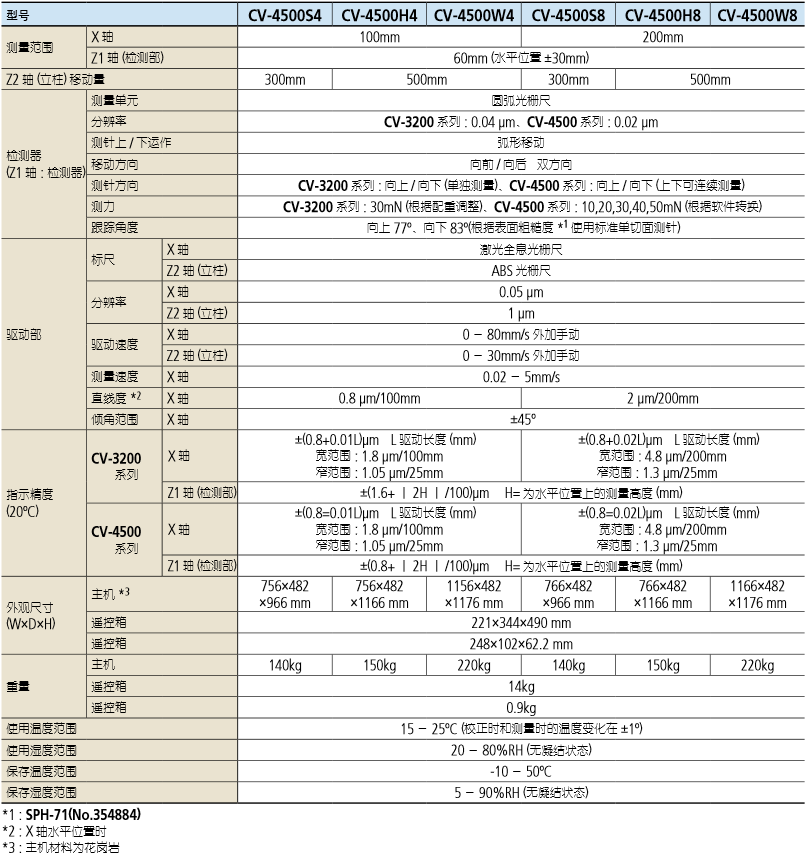

1. 指示精度
Z1轴(检测器):±(0.8+︱2H︱/100)μm
H=测量高度(mm)
X轴(驱动部):±(0.8+0.01L)μm*1
L=驱动长度(mm)
2. 分辨率
Z1轴(检测器):0.02μm
X轴(驱动部):0.05μm
*1CV-4500S4/H4/W4的规格。

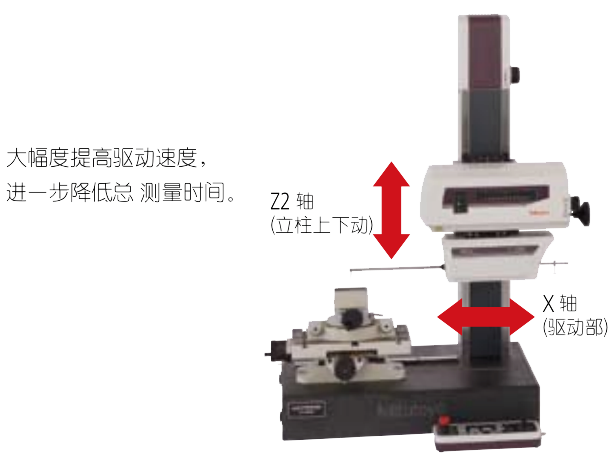

优势五：高速移动提高测量效率
X轴(驱动部):80mm/s(MAX)
Z2轴(立柱上下动):30mm/s(MAX)
大幅度提高驱动速度，进一步降低总测量时间。
优势六：采用新型直式测臂检测器
1. 扩大测量范围的同时减低对工件的干扰
新设计的直式测臂不仅能降低对工件的干扰还能扩大Z1轴(检测器)测量范围。
（此项专利权在日本受理中）
测臂安装部采用了磁性连接件，实现了快速更换。此外，装卸部内置了安全结构。
为提高高速移动时的安全性，Z1轴检测器上搭载安全装置(碰撞时自动停止功能)。测臂如果脱离装卸部位或者错位时，安全装置便会启动自动停止功能。
1. 控制盒实现安全、简单、高速操作
控制盒能实现高速移动状态下的定位到测量。为提高高速移动时的安全性，控制盒配置有紧急停止开关和驱动速度控制旋钮。
由于Z2轴(立柱上下动)上搭载了ABS(绝对)标尺，阶差测量和多个横切面的反复测量时，不再需要繁琐的原点设定作业。

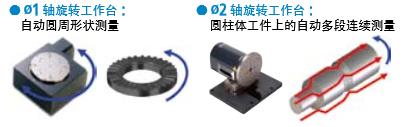

由于搭载了X轴驱动倾斜结构、X轴•Z2轴各个微动结构，更能有效测量倾斜面、小孔测量等。
通过将多种周边装置选件和CNC形状测量装置组合使用，从而实现了简易型CNC测量。

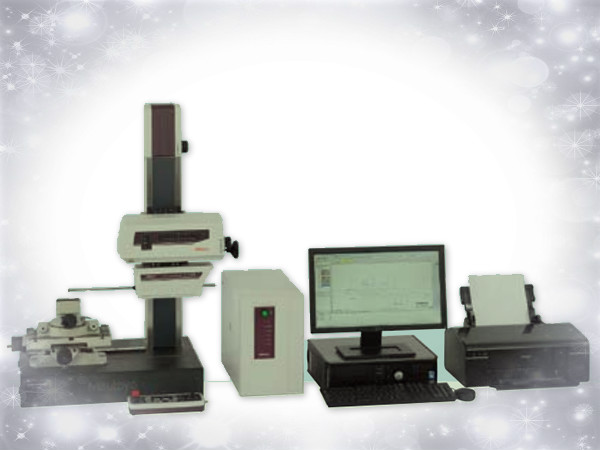

数据处理部:FORMTRACEPAK
标配附件包含形状轮廓测量机的控制、数据分析检验以及建立检查成绩单的数据处理部。
